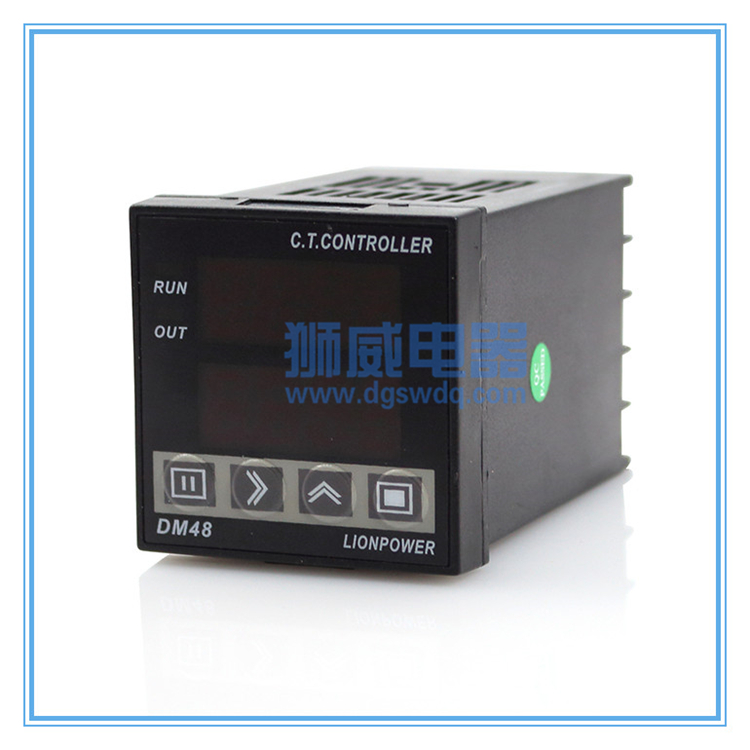

DM48/DM72多功能仪表操作使用说明书下载地址

发布时间：2018-05-09 20:20:30 人气：

功能编号与产品功能对照表

功能编号	功能描述	工什范围
0l -Z	单设定四位时问继电器（正计时）	0. 0l秒——99. 99秒
02 -Z	单设定四位时问继电器（倒计时）	0. 01秒——99. 99秒
03 -Z	单设定四何时问继电器（正计时）	1分——9999分
04 -Z	单设定四位时问继电器（倒计时）	1分——9999分
05 -Z	单设定四位时间继电器（正计时）	1秒——9999秒
06 -Z	单设定四位时问继电器（倒计时）	1秒——9999秒
07 -Z	单设定四位时间继电器（正计时）	1秒——99分59秒
08 -Z	单设定四位时间继电器（倒计时）	1秒——99分59秒
09 -Z	单设定四位时间继电器（正计时）	1分——99小时59分
10 -Z	单设定四位时间继电器（倒计时）	1分——99小时59分
11 -Z	双设定四位时间继电器（正计时）	1分——99小时59分
12 -Z	双设定四位时间继电器（倒计时）	1分——99小时59分
13 -Z	双设定四位时间继电器（正计时）	1秒——99分59秒
14 -Z	双设定四位时间继电器（倒计时）	1秒——99分59秒
15 -Z	双设定四位时间继电器（正计时）	1秒——9999秒
16 -Z	双设定四位时间继电器（倒计时）	1秒——9999秒
17 -Z	双设定四位时间继电器（正计时）	1分——9999分
18 -Z	双设定四位时间继电器（倒计时）	1分——9999分
19 -Z	单设定八位累时器（立即复位）	0——99小时59分59. 99秒
20 -Z	单设定八位累时器（八秒复位）	0——99小时59分59. 99秒
21 -Z	单设定八位累时器（立即复位）	0——9999小时59分59秒
22 -Z	单设定八位累时器（八秒复位）	0——9999小时59分59秒
23 -Z	单设定八位累时器（立即复位）	0——9999天23小时59分
24 -Z	单设定八位累时器（八秒复位）	0——9999天23小时59分
27 -Z	单设定四位转速表	60——9999RPM
28 -Z	单设定四位带倍率转速、频率计	0——9999
29 -Z	单设定四位可逆计数器	0——9999
30 -Z	单设定四位可逆带倍率计数器	0——9999
31 -Z	单设定八位可逆计数器	00000000——99999999
32 -Z	单设定八位可逆带倍率计数器	00000000——99999999

Z为继电器工作方式，其编号与功能对照如下表

Z	内容
1	通电仪表工作达到设定值时继电器吸合
2	通电仪表不工作（可通过复位使其工作），达到设定值继电器吸合
3	通电仪表工作，达到设定值时继电器释放
4	通电仪表不工作（可通过复位使其工作），达到设定值继电器释放
5	通电仪表工作，达到设定值时继电器吸合，5秒后，仪表白动复位，重新开始工作。
6	通电仪表不工作（可通过复位使其工作），达到设定值时继电器吸合5秒后，仪表自动复位，重新开始工作。
